Πριν λίγες μέρες πέτυχα ένα ωραίο gadgetακι στο internet.
N-Tune Guitar Tuner.
Πρόκειται για ένα chromatic tuner, το οποίο μπαίνει ανάμεσα στο κουμπί του tone και το pickguard.
Αρκετά όμορφο, αρκετά χρήσιμο, σχετικά φθηνό (γύρω στα 25€ από ebay).
Η εταιρία έχει κλείσει, αλλά υπάρχουν στο ebay (και όχι μόνο) καινούργια, σφραγισμένα.
Στην ουσία, αντικαθιστούμε το ποτενσιόμετρο του volume με ένα pushpull ποτενσιόμετρο (που παρέχεται), κάνουμε την αντίστοιχη καλωδίωση (αφαίρεση από το μαμά ποτενσιόμετρο και σύνδεση στο νέο), βρίσκουμε χώρο για να χώσουμε την 9V μπαταρία (απ' ότι διάβασα αντέχει ~600 κουρδίσματα) και τέλος.
Τέλος;
Έτσι νόμιζα
Ξεκινάω από το τέλος:
Το "κουρδιστήρι" εγκατεστημένο.
Ένα γνωστό πρόβλημα, είναι ότι βρίσκει στην βίδα του μαγνήτη της γέφυρας. Στο κιτ υπάρχει μέσα βίδα η οποία είναι με ίσιο κεφάλι (φρεζαριστή), οπότε αυτό το πρόβλημα λύνεται.
Φαντάζομαι στις υπόλοιπες κιθάρες, γιατί η βίδα που είχε ο μαγνήτης μου είχε άλλη διάμετρο πάχους.
Ας είναι καλά το dremel, και έγινε ίσια.
Επίσης το ίδιο πρόβλημα αντιμετώπισα και με μια βίδα του pickguard, το έλυσα με τον ίδιο τρόπο.
Και πάμε από την αρχή:
Αφαίρεση αρχικά των χορδών και του pickguard.
Δοκιμή του παρεχόμενου push pull ποτενσιόμετρου, και -γκαγκάν- δε χωράει.
ΟΚ, το περίμενα, θα πέσει σκάψιμο.
Επίσης σε αυτό το στάδιο εντοπίστηκε ότι ούτε η μπαταρία χωράει πουθενά εκεί μέσα. Θα συνεχιστεί το σκάψιμο λοιπόν.
Να σημειωθεί ότι στο internet, απ' ότι είδα σε κιθάρες τύπου fender stratocaster (ή και στις γνήσιες fender stratocaster) οι περισσότεροι το χωρέσανε. Εμένα ήθελε >1cm σκάψιμο (Behringer iAXE-393).
Βήμα δεύτερο. Μαρκάρισμα των καλωδίων κλπ, ώστε να μπουν μετά σωστά και να μην ξεφύγει κάτι.
Το πιο δύσκολο κομμάτι. Σκάψιμο του ξύλου. Ξεκίνησα να τρώω σιγά σιγά (ας είναι καλά ο άγιος Dremel
) μέχρι να χωρέσω το νέο ποτενσιόμετρο.
Πολύ πριονίδι...
Να σημειωθεί ότι η εργασία έγινε στο μπαλκόνι, μέρα και ώρα που η σύζυγος έλειπε από το σπίτι

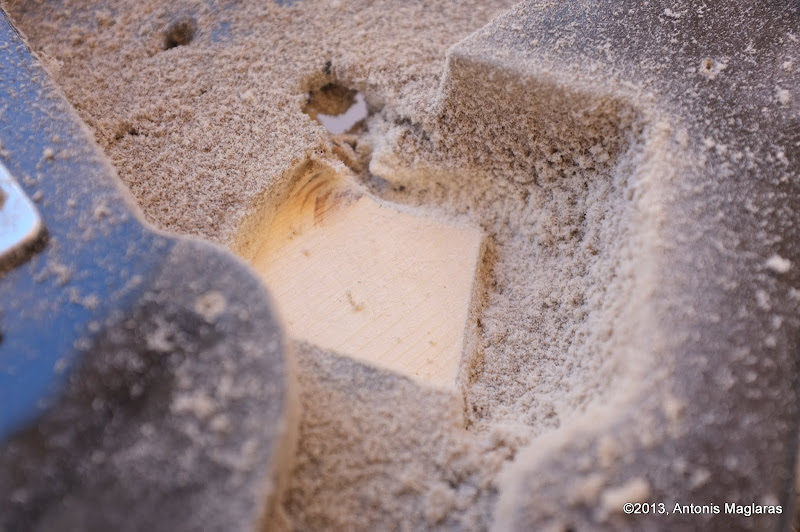

Φάγωμα του ξύλου για να φτιάξουμε λίγο χώρο για την 9V μπαταρία...
ΟΚ, καλό έγινε, και ίσιο...
Τέλος με το ξύλο...

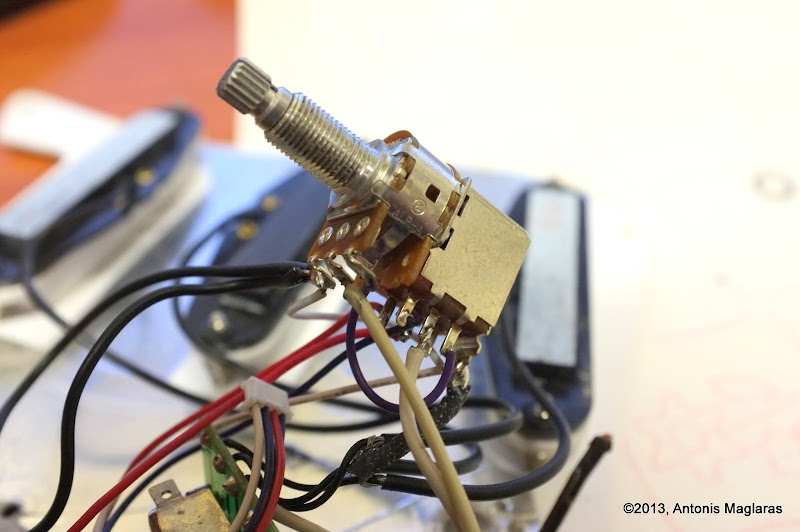

Το νέο ποτενσιόμετρο (push-pull).

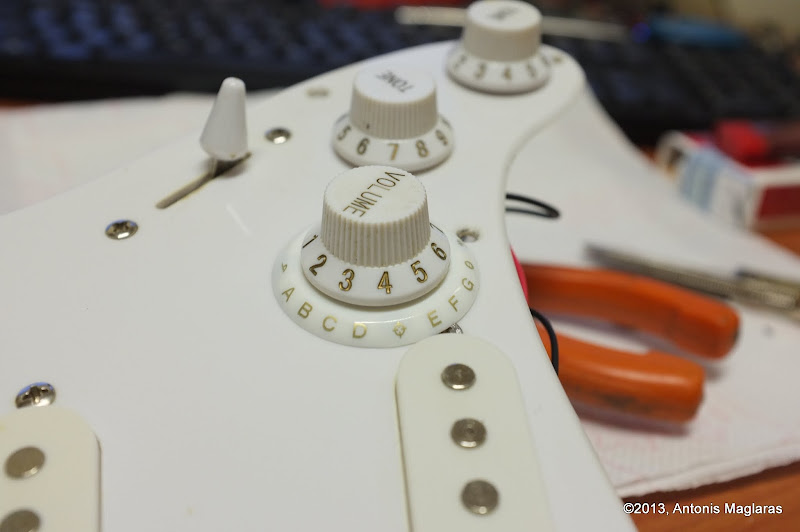

Σχεδόν έτοιμο...

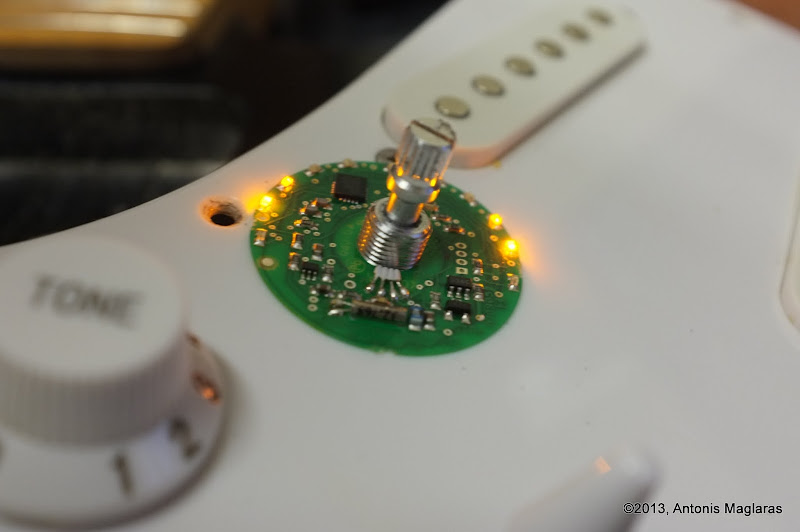

Εδώ δεν έβγαλα φωτογραφίες της πλακέτας του tuner. Πρόκειται για μία στρογγυλή πλακέτα που κουμπώνει πάνω από το pickguard, και πάνω σε αυτή κουμπώνει το στρογγυλό πλαίσιο. Η πλακετίτσα αυτή έχει μια καλωδιοταινία που πάει κάτω, και συνδέεται στο ποτενσιόμετρο. Αυτή έχει και τα ενδεικτικά LEDs.
Δοκιμή, και ΟΚ, έχουμε σήμα

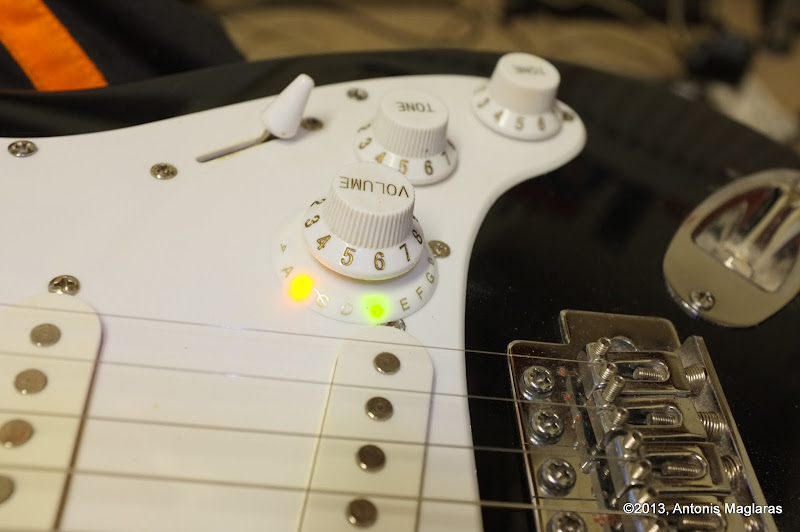

Κούρδισμα της Μι.
Το κουρδιστήρι λειτουργεί ως εξής: Σηκώνουμε το ποτενσιόμετρο και κάνει mute την έξοδο, και ανάβει το LED της νότας/χορδής που χτυπάμε. Στην περίπτωσή μου η Μι. Όταν είναι κουρδισμένη, ανάβει το LED που έχει ένα σταυρό σε κύκλο (πράσινο). Αν είναι flat ή sharp, ανάβει το αντίστοιχο LED.
Ωραίο το αποτέλεσμα, σχεδόν δε φαίνεται.
Στο κιτ υπήρχαν 5 πλαίσια, άσπρο, μαύρο και 3 σε αποχρώσεις του άσπρου/γκρι/vintage για να ταιριάξει με τον διακόπτη! Φαντάζομαι είναι τα 5 πιθανά που έχει χρησιμοποιήσει η fender.
Τέλος.
Τέλος; Μπαα...
Καταρχάς, ήθελε λίγο παραπάνω φάγωμα. Τώρα χρειάστηκε να παιδευτώ γύρω στα 15 λεπτά για να περάσω τα καλώδια έτσι ώστε να μην βρίσκουν. Με λίγο φάγωμα ακόμα θα γλύτωνα αυτή την "αγγαρεία".
Επίσης, αφού τελείωσα τα πάντα, τα σύνδεσα, τα δοκίμασα κλπ, τότε ξαφνικά με θυμήθηκε ένας νόμος του Μέρφι.
Ξέχασα να συνδέσω τη γείωση με τη γέφυρα/τρέμολο.
Ευτυχώς, δεν άλλαξα χορδές (που έπρεπε έτσι κι αλλιώς), οπότε μόλις αξιωθώ και τις αλλάξω, θα το λύσω για το τελευταίο fine-tuning και πέρασμα της γείωσης.
Χρειάστηκε 1-2 ώρες για να σκάψω το ξύλο (για μένα, το δυσκολότερο κομμάτι), γύρω στα 15-20 λεπτά να αλλάξω τα βύσματα/τοποθετήσω ποτενσιόμετρα, μπαταρίες κλπ.
Α, και αρκετό χρόνο για να μαζέψω όλα αυτά που είχα κάνει στο μπαλκόνι
.
Αρκετά ενδιαφέρον πάντως, όμορφο και χρήσιμο.
Ένα video της εταιρίας:
How to install N-Tune in your guitarΤο kit το πήρα από το ebay, από έναν
Άγγλο πωλητή για 26€ με τα μεταφορικά και το είχα σε 4-5 μέρες στα χέρια μου.
Υπάρχει το kit για για Les Paul σε δύο εκδόσεις, μία για να κουμπώνει στο volume και μία για να κουμπώνει στον πάνω διακόπτη. Η έκδοση για Les Paul έχει push-pull 500Κ (ενώ για Fender 250K) ποτενσιόμετρο.
Η δική μου κιθάρα με ταλαιπώρησε αρκετά, γιατί εμφανισιακά είναι σαν stratocaster, δυστυχώς όλα είναι διαφορετικά (pickguard, βάθος στα ξύλα, πάχος, μέγεθος μαγνητών κλπ). Άξιζε τον κόπο πάντως
(Περισσότερες photos από την εγκατάσταση
εδώ)
Κι ένα πολύ πρόχειρο videάκι με το tuner εγκατεστημένο στην κιθάρα μου...
